Composants de palettiers : Anatomie d’un système d’entreposage

Publié par Damotech - Sécurité des palettiers on 31 mai, 2022
Damotech - Sécurité des palettiers
< Accueil du blogue

Vos palettiers jouent un rôle crucial au niveau de la productivité de vos entrepôts ou centres de distribution. Lorsqu’ils sont utilisés de façon sécuritaire, ils permettent non seulement d'optimiser l’espace de stockage, mais aussi de récupérer efficacement les éléments entreposés lorsque nécessaire.

D'un entrepôt à l’autre, l’ampleur et la complexité des systèmes d’entreposage varie énormément. Malgré les variations entre les structures, une vérité demeure : les palettiers sont constitués d’une multitude de composants qui, une fois réunis, contribuent autant à leur stabilité qu’à leurs diverses fonctionnalités.

Lorsque vous détectez des dommages sur vos palettiers, il peut s’avérer ardu d’adresser la situation si vous ne connaissez pas le terme exact du composant affecté : les recherches en ligne pour trouver des solutions de remplacement ou de réparation pourraient devenir plus complexes.

Cet article présente les différents éléments d’un système d’entreposage afin de vous aider à réparer ou à remplacer proactivement les composants abîmés de vos palettiers.

Les échelles, montants d’échelle et les contreventements de palettiers

Un palettier comporte des échelles, qui sont elles-mêmes constituées de divers composants :

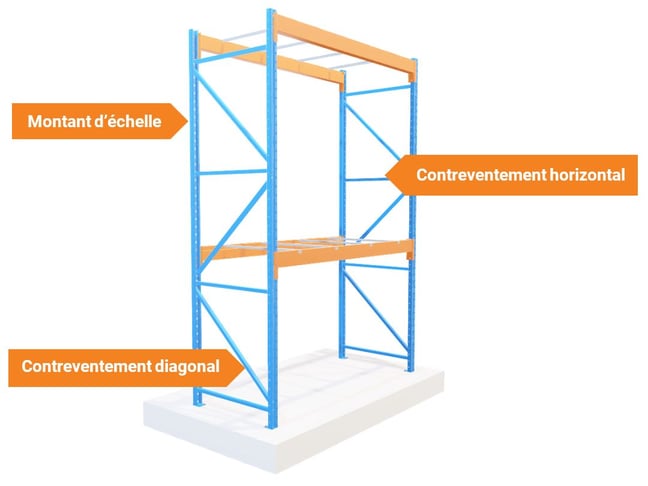

Palettier contreventement horizontal et montant dechelle

  • Les montants d’échelle : Ces derniers sont les deux composants verticaux sur lesquels sont soudés les contreventements. Les lisses des palettiers y sont aussi fixées afin de créer l’espace adéquat pour le chargement des palettes.

  • Les contreventements horizontaux et verticaux : Ces composants sont ceux qui relient les montants entre eux. Configurés afin de contribuer à la stabilité du système de palettier, les contreventements varient en nombre, selon la hauteur de l’échelle.

Étant donné leur rôle central dans la stabilité d’un palettier, les montants ou les contreventements déformés par suite d’un dommage doivent être surveillés de près. En plus des audits de la santé de vos systèmes d’entreposage réalisés par des experts, plusieurs ressources peuvent vous aider à identifier et à gérer proactivement les dommages.

L’élément global obtenu en regroupant les deux montants (avant et arrière) et les contreventements est appelé une échelle de palettier. La profondeur d’une échelle peut varier selon le type de système d’entreposage.

Les plaques de pied d’échelle et les ancrages

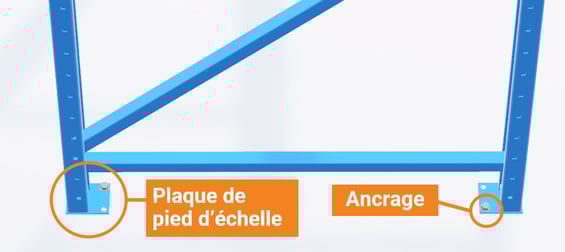

palettier plaque de pied dechelle et ancrage

  • Les plaques de pied d’échelle sont soudées au pied d'un montant de palettier ou d'une unité de réparation pour répartir le poids du palettier au sol et lui permettre d'être bien ancré au sol à l’aide de boulons d’ancrage.

  • Les ancrages (ou boulons d’ancrage) sont utilisés pour fixer le système de palettiers au sol du bâtiment afin qu'il maintienne sa position. Les normes exigent que les palettiers soient ancrés au sol avec au moins un ancrage par plaque de pied d'échelle

Cette configuration permet aux palettiers de mieux résister aux forces exercées par un tremblement de terre, le vent ou un impact accidentel sur les extrémités inférieures des montants, par exemple.

New call-to-action

Les lisses, les attaches de lisse et les barres de sécurité

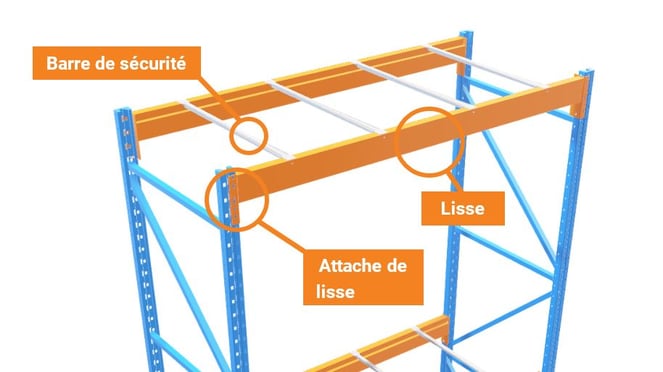

Palettier barre de securite et attache de lisse

  • Les lisses sont les composantes structurelles horizontales du système de palettiers. Elles supportent le poids des charges entreposées (souvent palettisées) pour le transférer aux montants auxquels elles sont reliées. Afin d’assurer l’intégrité de votre système de palettier, il est important de surveiller la déviation de ses lisses ou leur fléchissement lorsque de lourdes charges y sont apposées.

  • Les lisses sont fixées aux montants d’échelle à l’aide d’attaches de lisse.

  • Les barres de sécurité sont des éléments soutenus par les lisses avant et arrière des palettiers, qui visent à supporter temporairement les palettes mal placées. Bien que facultatives, elles sont recommandées pour aider à prévenir les chutes de palettes. Ces dernières peuvent contribuer à éviter des accidents pouvant affecter gravement les employés, la marchandise et les systèmes d’entreposage.

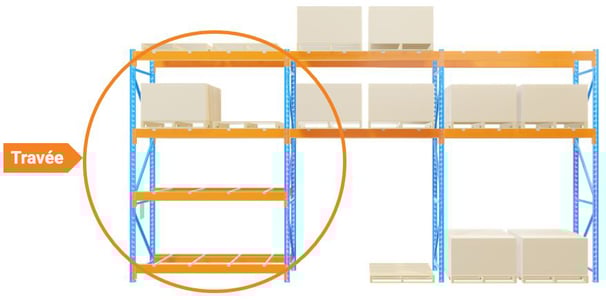

Palettier travee

  • Une travée fait référence à l'espace entre deux montants verticaux, dans un système de palettiers.

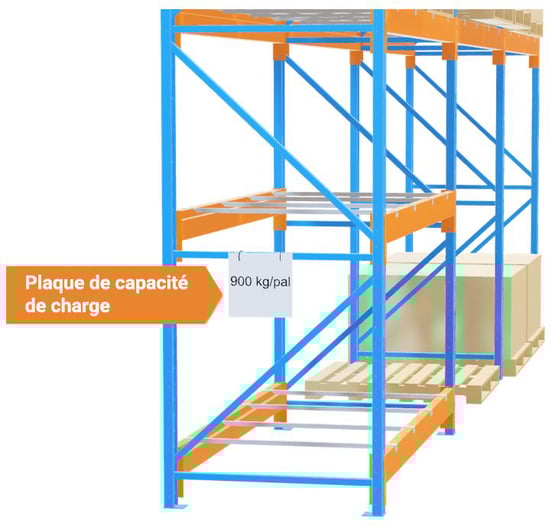

Palettier plaque de capacite de charge

  • Généralement placée en bout d’allée, la plaque de capacité de charge est une méthode de signalisation qui vise à indiquer la capacité de charge nominale du palettier et le poids maximal qu'il peut supporter.

    Plusieurs éléments tels que la hauteur, le type de palettier et les lisses qui s’y rattachent sont déterminants dans le calcul de la capacité du palettier à supporter une charge.

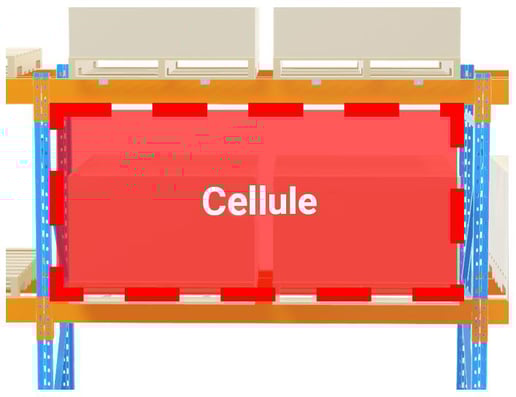

Cellule de palettier

  • La cellule est le compartiment ou l'espace entre deux montants, sur un même niveau de lisse, qui accueille généralement deux positions de palettes.

Bien connaître les composants de vos palettiers pour mieux les entretenir

Dans tous les entrepôts, étant donné le rythme accéléré des opérations, les dommages sur les systèmes d’entreposage sont inévitables. La sécurité de vos employés, de la marchandise, des matériaux et du bâtiment passe par l’habitude de porter une attention particulière à vos palettiers, car lorsque leur intégrité est affectée, les risques d’effondrements sont accrus.

Pour vous aider, vous et votre équipe, à mieux identifier les composants à réparer, ce guide téléchargeable vous offre une représentation visuelle d’un palettier qui permet d’identifier ces derniers.

Vous aimeriez avoir un rapport d'inspection sur l'état de santé de vos palettiers ? Obtenez un devis de nos experts.
