Tout ce qu'il faut savoir à propos des boulons d'ancrages de palettiers

Écrit par Katerine Ortiz, ing. le 2019-01-01 09:00:00
Katerine Ortiz, ing.
Find me on:

Les normes ANSI / RMI exigent un ancrage pour toutes les bases de colonnes dans chaque système de palettier. Pourquoi ces petites composantes sont-elles essentielles à l'ensemble de la structure?

Les ancrages sont des attaches mécaniques utilisées pour relier un système de palettiers à un bâtiment. Leur but est de sécuriser les palettiers et de résister aux forces constantes telles que : les forces causées par les tremblements de terre, les vents et les palettiers étroits ou hauts, les forces d'impact accidentelles sur les extrémités inférieures des montants (par exemple, par un chariot élévateur) ou de cisaillement (réaction horizontale) réduisant la résistance au choc du palettier. Si l'ancrage ne résiste pas à ces forces d'attaque, les conséquences pourraient entraîner des tensions de flexion importantes sur le montant, affectant la stabilité globale du système et, dans le pire des cas, entraîner un effondrement. Pour éviter cela, il est important de choisir le bon type d'ancrage en fonction des différentes conditions d'installation et du type de palettier.

Quels types d'ancrages courants peut-on trouver dans un entrepôt?

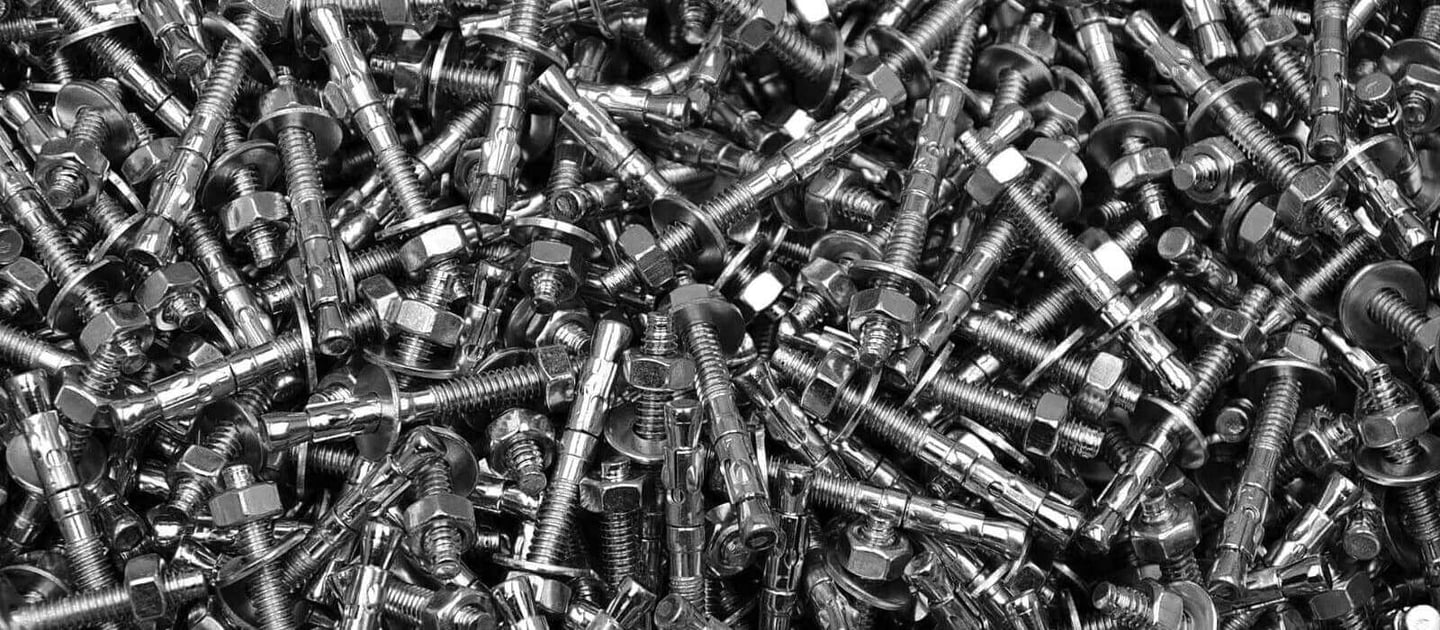

Les ancrages à cales (robustes), un type populaire d'ancrages, sont fabriqués en acier au carbone, en acier galvanisé à chaud, en acier inoxydable ou en acier zingué. Ces fixations sont principalement utilisées dans le béton massif et ne peuvent pas être enlevées si vous décidez de réorganiser votre palettier car cela endommagerait votre sol. Les ancrages à percussion pour béton (robustes) sont des ancrages à expansion par impact, également utilisés dans le bétonnage massif, et ils ne devraient être installés dans aucun autre type de matériau de maçonnerie en raison de leurs propriétés mécaniques. Les chevilles à vis représentent un type de fixation beaucoup moins courant dans les entrepôts. Ils sont utilisés pour l'ancrage temporaire ou permanent car ils peuvent être enlevés et peuvent être aussi bien installés dans le béton que dans la maçonnerie. Enfin, nous avons les ancrages à manchons, idéaux pour un ancrage léger à moyen dans le béton et la maçonnerie. Quel que soit le type d'ancrage que vous choisissez, tous peuvent être trouvés dans différents diamètres, longueurs et longueurs de filetage.

Quelle taille d'ancre est adéquate?

En règle générale, plus le diamètre et la profondeur de l'ancrage sont grands, plus la résistance de l'ancrage est importante. Il est donc important de vérifier les normes de construction locales ou de demander à un ingénieur de déterminer les dimensions des boulons, étant donné que plusieurs facteurs doivent être pris en considération : la taille du trou de la plaque de pied d'échelle, l'activité sismique et la zone où l'ancrage doit être utilisé, l'épaisseur du matériau du plancher, les propriétés mécaniques du matériau du revêtement et le nivellement éventuel de ce plancher, dans les cas où il faut avoir recours à des cales.

Combien d'ancrages une base de montant doit-elle comporter?

Les normes ANSI/RMI stipulent que tous les montants de palettier doivent être ancrés avec au moins un ancrage par montant. Selon le type d'ancrage, deux ancrages peuvent être installés pour empêcher la colonne de pivoter en cas de choc. Dans les cas où l'utilisateur ne peut pas ancrer correctement le palettier, il est recommandé de rechercher avec les ingénieurs du fabricant du palettier d'autres moyens d'ancrer le système tout en préservant la sécurité d'utilisation de la structure.

Les ancrages desserrés doivent-ils être serrés?

Les boulons et les ancrages doivent être correctement serrés au couple de serrage minimal recommandé, qui est spécifié par le fabricant. Généralement, c'est 40 pi-lb pour des ancres de 3/8 po. Un serrage inadéquat peut nuire à l'efficacité de l'ancrage. En définitive, les ancrages sont un élément essentiel du système de palettiers et participent au support et à la stabilité de ceux-ci. En fonction du type d'ancrage, de la taille, du nombre par plaque de pied d'échelle et du couple, il ne faut négliger aucun élément lors du choix de l'ancrage approprié pour une installation donnée. Les ancrages sont essentiels et leur importance ne doit pas être sous-estimée.

Tous les produits Damotech sont livrés et installés avec des produits fabriqués par Hilti. Ces ancrages offrent une grande résistance au cisaillement et peuvent être facilement enlevés. Ils sont rapides et faciles à installer en plus d'être moins susceptibles d'endommager le béton car ils n'ont pas de cale d'expansion ou de manchon qui exercerait une force d'expansion.
