Les forces sismiques et les palettiers

Publié par Krishan Modi, CPI on 28 juin, 2021
( Dernière mise à jour le 27 septembre, 2021)
Krishan Modi, CPI

Avez-vous déjà songé au fait que les tremblements de terre peuvent affecter les palettiers de votre entrepôt? En plus d’un risque d’effondrement complet, dans le pire des cas, les secousses sismiques peuvent compromettre la sécurité de vos palettiers de plusieurs autres façons insoupçonnées. Que vous soyez propriétaire d’un entrepôt ou que vous construisiez un nouveau centre de distribution, vous devrez prendre en compte plusieurs facteurs.

Peu importe où l’entrepôt est situé, les forces sismiques doivent être considérées lors de la conception d’un palettier. Non seulement doivent-ils être conçus adéquatement, ils doivent être installés en respect de critères de comportement sismique. Dans cet article de blogue, nous présentons certains éléments à considérer pour tenir compte des forces sismiques.

Qu’est-ce que l’activité sismique?

La sismicité, ou l’activité sismique, c’est la fréquence, le type et l’intensité des secousses sismiques dans une région donnée. Des niveaux plus élevés d’activité sismique mènent à une plus grande probabilité de tremblements de terre. Une zone où ce taux d’activité est bas n’indique pas forcément un risque nul de secousses sismiques. Les tremblements de terre sont enregistrés et mesurés par un réseau sismographique. Chaque station sismique du réseau mesure les vibrations terrestres de sa zone. L’unité la plus utilisée pour mesurer la force d’un tremblement de terre est la magnitude. Elle mesure l’amplitude de la source sismique et cette échelle de mesure est internationale. Des sources comme seismescanada.rncan.gc.ca vous indiqueront si vous êtes dans une région avec beaucoup ou peu d’activité sismique.

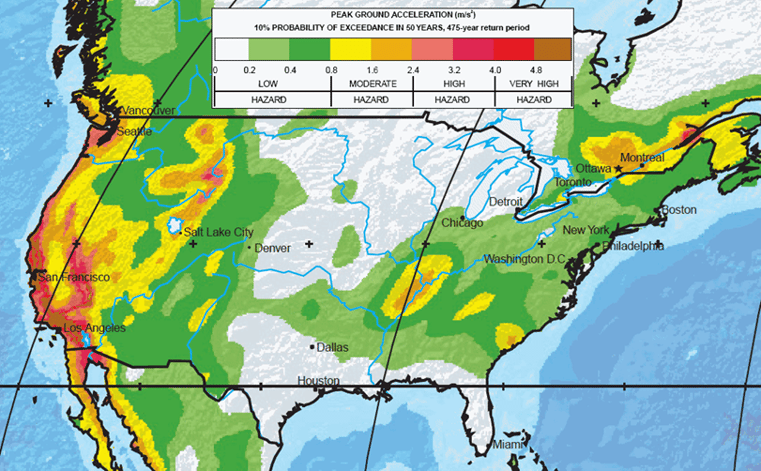

une carte des risques sismiques en Amérique du Nord
Figure 1: une carte des risques sismiques en Amérique du Nord

L'effet de l'activité sismique sur les palettiers

Un tremblement de terre peut affaiblir et endommager votre système de palettiers. Les dommages les plus courants comprennent l’arrachement des ancrages, le manque d’aplomb des échelles, la déformation des contreventements et des connecteurs de lisses. Pour en savoir plus sur les répercussions d’un tremblement de terre sur les palettiers, lisez notre article sur les 5 signes que vos palettiers ont été endommagés lors d’un séisme.

Tel que mentionné plus haut, les systèmes d’entreposage doivent être conçus et installés pour résister aux forces sismiques. Le fabricant de l’équipement d’origine (OEM) va habituellement définir les exigences minimales à rencontrer. Il est important que les lisses respectent la configuration établie par l’ingénieur concepteur (dessins de configuration et de charges nominales des palettiers). Si les pièces d’un palettier sont remplacées, modifiées ou reconfigurées, la capacité nominale peut être affectée.


Un exemple d'effondrement partiel durant un seisme.

Choisir les palettiers adéquats

Certaines composantes précises d’un palettier doivent être évaluées afin de s’assurer qu’elles sont conformes aux normes de sécurité. Seuls les ingénieurs agréés et le manufacturier d’origine peuvent évaluer la capacité de charge. Ces experts en palettiers évaluent la conformité des détails suivants:

  • Ancrages et plaques de pieds d’échelles
  • Rapport hauteur/profondeur
  • Échelle et configuration de lisses
  • Espaces libres avec le bâtiment et d’autres palettiers

Ancrages et plaques de pieds d’échelles

Quand un palettier est conçu adéquatement, la taille, la quantité et le placement des ancrages sont spécifiés par l’inténieur. Il en va de même pour les dimensions, l’épaisseur, la taille et la position des trous d’ancrage sur la plaque de pied d’échelle.

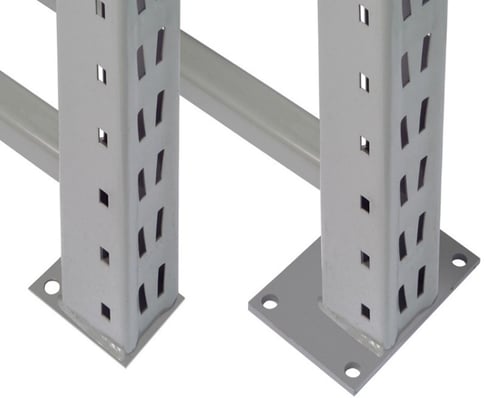

une plaque commune (gauche) vs une plaque renforcée
Figure 2: une plaque commune (gauche) vs une plaque renforcée pour reprendre des efforts sismiques

Rapport hauteur/profondeur

ANSI (American National Standards Institute) & CSA (Canadian Standards Association) indiquent des mesures particulières pour les palettiers avec un rapport hauteur/profondeur plus élevé que 6:1 doivent être prises afin d’éviter un renversement.

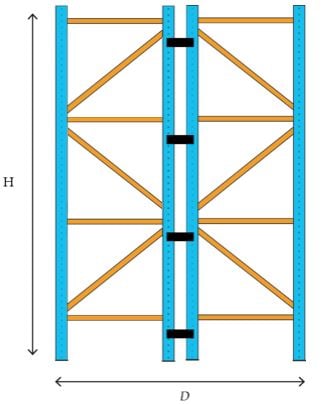

le rapport hauteur/largeur
Figure 3: le rapport hauteur/largeur déterminera la stabilité de votre système.

Échelles et configuration de lisses

Différentes combinaisons de montants, de tailles et d'élévations de lisses confèrent un comportement dynamique différent aux palettiers et modifient donc leur capacité de charge sismique. Les palettiers doivent bien sûr toujours être rigoureusement inspectés pour déceler les dommages, mais aussi pour s'assurer que les configurations des montants et des lisses correspondent aux LARC existants. Les charges des palettiers doivent toujours respecter la capacité de charge maximale admissible indiquée dans les LARC (Load Application and Rack Configuration Drawings) . Lorsque des dommages sont détectés, la décision de remplacer ou de réparer les composants endommagés doit être prise rapidement.

Espaces libres avec le bâtiment et d'autres palettiers

Afin de réduire le risque de blessures pour les employés travaillant près des palettiers, tout en réduisant aussi les chances que les systèmes de palettiers entrent en collision durant une secousse sismique, le code ANSI MH16.1, prévoit un certain espace horizontal (aussi nommé séparation sismique) entre deux systèmes. Un espace libre de 5% de la hauteur du dernier niveau de lisses sans encombrement dans le sens de l’allée et 2% dans le plan de l’échelle. En cas de doute, référez-vous à un ingénieur en sécurité des palettiers.

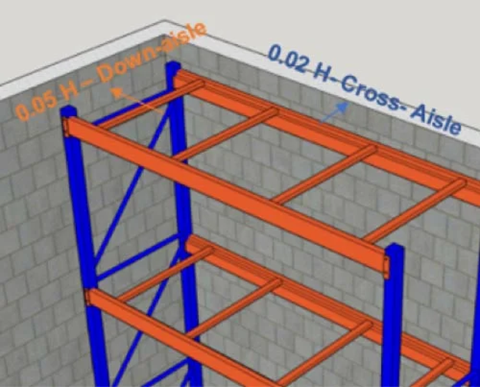

dégagements minimaux des allées descendantes et des allées transversales
Figure 4: dégagements minimaux des allées descendantes et des allées transversales

Transport et entreposage des marchandises

L’OSHA (Occupational Safety and Health Administration) stipule que «toute marchandise, tout matériel et équipement sur un lieu de travail doit être empilé, entreposé et sécurisé de façon à éviter les déversements, les mouvements, les renversements ou l’effondrement». Il est de la responsabilité de l’employé de s’assurer que l’entreposage du matériel et de la marchandise est sécuritaire. Les palettiers, les étagères et les montants doivent également être inspectés régulièrement pour déceler d’éventuelles anomalies ou dommages, entrainant un affaiblissement de la structure ou augmentant le risque d’accident.

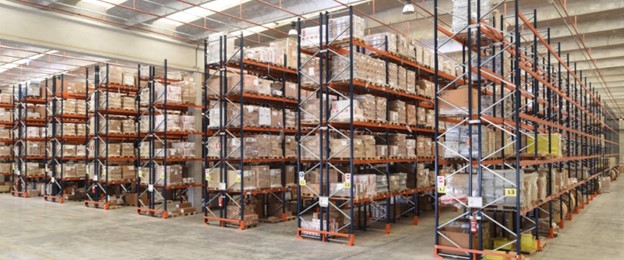

marchandises entreposées de façon sécuritaire dans les palettiers
Figure 5: des marchandises entreposées de façon sécuritaire dans les palettiers, ainsi ils ne peuvent pas rouler ou tomber des palettes

Normes de construction

Les normes de construction forment l’ensemble des lois et règlements qui régissent les travaux de construction, de conception et d’entretien des bâtiments. Selon l’endroit où est situé votre entrepôt, vous devrez vous conformer aux normes en vigueur. Aux États-Unis, la plupart des états et autorités régionales suivent les normes de construction du IBC (Code international du bâtiment). Au Canada, ces normes sont régies par le CNB (Code national du bâtiment). Il est donc essentiel de respecter les normes mises en place afin de vous assurer que vos palettiers sont conçu pour supporter les secousses sismiques.

IBC2015-cnb-f
Figure 6: le IBC (Code international du bâtiment) et le CNB (Code national du bâtiment)

La classification des sols

Il faut bien sûr évaluer le type de sol sur lequel l’entrepôt sera construit. Le NEHRP (National Earthquake Hazards Reduction Program) en définit 6 sortes différents, d’après le sol, la roche et autres caractéristiques:

A: Rocher « dur »
B: Rocher
C: Rocher « mou » ou sol ferme
D: Sol « mou »
E: Sol très « mou »
F: Sol nécessite des évaluations supplémentaires

sortes de sols
Figure 7: sortes de sols

Chaque lettre renvoie aux caractéristiques de votre sol et comment cela peut affecter votre entrepôt lors d’un séisme. Le type de sol est un facteur très important pour déterminer la gravité d'un séisme. Plus le sol est mou, plus le séisme sera grave, car les ondes sismiques ont tendance à s'amplifier beaucoup plus dans les sols mous. Cela se traduirait par des vibrations plus importantes transférées à travers les fondations de l'entrepôt.

Appliquez les « mesures de sécurité lors d’un tremblement de terre »

« Baissez-vous, couvrez-vous et agrippez-vous »
Figure 8: « Baissez-vous, couvrez-vous et agrippez-vous », mesures recommandées par l’OSHA

L’OSHA recommande l’application d’exercices de séisme au moins deux fois par an, renforçant ainsi un temps de réaction plus rapide. Comme les tremblements de terre sont imprévisibles, vous serez donc prêts à agir rapidement le cas échéant. Il faudra d’abord déterminer à l’avance des points de rassemblements sécuritaires et rapidement accessibles dans votre bâtiment. Un accès rapide vous permettra d’être en sécurité. Les systèmes de palettiers ne sont pas un endroit sécuritaire pour se protéger. Lorsque vous êtes dans un endroit sécuritaire, BAISSEZ-VOUS, COUVREZ-VOUS et AGRIPPEZ-VOUS. En faisant régulièrement des exercices de séisme, vous appliquerez automatiquement ces mesures au besoin. Vous trouverez plus de détails à ce sujet sur OSHA’s preparedness and response to earthquakes website.

À retenir

Vous constatez donc que plusieurs éléments importants entrent en ligne de compte en ce qui concerne l’activité sismique. Certains d’entre eux sont examinés lors de la conception et la construction du bâtiment et des palettiers, alors que les autres sont inspectés sur une base régulière. C’est la responsabilité des gestionnaires de s’assurer de la sécurité de leur entrepôt et de leurs employés. Cela signifie que le fait d’exposer les travailleurs à des risques de blessures peut lourdement engager la responsabilité de l’employeur en cas d’accident causé par une utilisation ou une installation inadéquate, ou un manque de maintenance. Il est donc bien important que votre système d’entreposage soit toujours sécuritaire, particulièrement dans une région d’activité sismique accrue. Si vous avez des problèmes avec votre système de palettiers, ou si vous souhaitez simplement faire inspecter votre entrepôt, pensez aux services d’ingénierie et d’inspection chez Damotech.


Note: Certains liens dans cet article sont disponibles en anglais seulement.



Références:



OHS Code Récupéré de https://www.thoughtco.com/seismic-hazard-maps-of-the-world-1441205 (see Part 14 of the OHS Code and sections 13, 14 and 15 of the OHS Regulation)

Occupational Safety and Health Administration, U.S. Department of Labor (26 Sept 2017) Earthquake Preparedness and Response. Récupéré de https://www.osha.gov/earthquakes

NEHRP Recommended Provisions for Seismic Regulations for New Buildings and Other Structures, Federal Emergency Management Agency (2015). Récupéré de P-1050-2: NEHRP Recommended Seismic Provisions for New Buildings and Other Structures: Volume II: Part 3 Resource Papers (fema.gov)


Thèmes: Palettiers, Blogue, Ratio hauteur-profondeur, Industrie manipulation des matériaux, Forces sismiques
