Une simple règle pour assurer la stabilité de vos systèmes de racks

Publié le 22 juillet, 2024
Katerine Ortiz, ing.
Find me on:

Nos efforts étant tournés vers l'efficacité et la réduction des coûts, la densité croissante de l’espace d’entreposage dans les entrepôts pose ses propres défis. Pour augmenter et maximiser le stockage, les gestionnaires d’entrepôts peuvent choisir d’installer des palettiers plus haut afin d’y mettre davantage de niveaux lisses, et ainsi obtenir plus de positions-palettes.

Ce choix doit donc être fait sans négliger un facteur important affectant la stabilité des systèmes d’entreposage : le rapport hauteur (H) sur largeur (L).

Le rapport hauteur sur largeur des palettiers : De quoi s'agit-il ?

Le RMI (Rack Manufacturers Institute) aux États-Unis et le guide « La sécurité des palettiers » produit par la CNESST, indiquent que le rapport hauteur / largeur est un facteur qui exerce une grande influence sur la stabilité des palettiers.

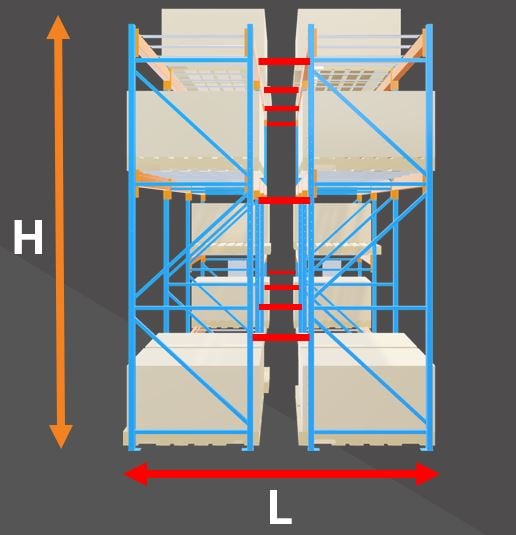

Ratio hauteur longueur des palettiers

Comment déterminer le rapport hauteur sur largeur de votre palettier

Comme règle de base, vous pouvez utiliser cette formule pour éviter l’instabilité de votre système:

H-to-L-Ratio-FR

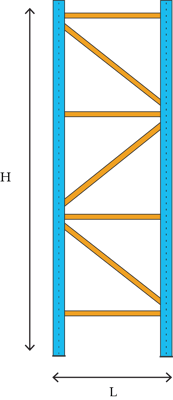

H = Hauteur – elle doit être mesurée du sol jusqu’à la surface supérieure du dernier niveau de lisse.
L = Largeur – elle doit être mesurée au sol, du devant de la colonne avant à l'extérieur de la colonne arrière.

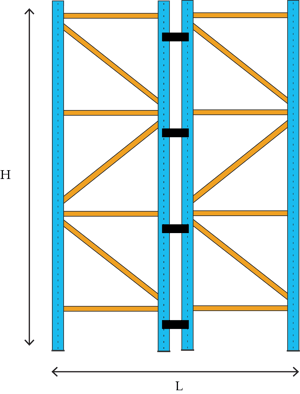

Dans le cas de palettiers dos à dos, s’ils sont attachés avec des entretoises de jumelage, la largeur (L) équivaut à la profondeur des deux échelles incluant l’entretoise de jumelage. La hauteur (H) divisée par la largeur (L) de l’échelle ne doit pas dépasser six  pour une stabilité optimale.



HtoD_Fig1_FR
HtoD_Fig2FR

















Figure 1.

Par exemple, si un rack de 240 po de hauteur (hauteur calculée du plancher au dernier niveau de lisse) divisé par 42 po (profondeur ou largeur d'une échelle simple), le rapport est de 5,714. Il ne dépasse pas 6, il peut donc être considéré comme un rapport acceptable, 6 : 1, nécessitant qu’un ancrage normal. Si deux systèmes sont placés dos à dos et ne sont pas attachés avec des entretoises de jumelage, leur largeur doit être calculée individuellement (voir le côté gauche de la figure 1).

Si la même échelle de 42 po de largeur a une hauteur de 24 pi, il en résulterait un rapport de 7:1. Dans un tel cas, des mesures devraient être incorporées pour sécuriser le rack et éviter un renversement potentiel.

Mesures pour stabiliser vos palettiers en entrepôt

Tel que mentionné plus haut, l'ajout d'entretoises de jumelage pour attacher les rangées de montants ensemble et maintenir un espacement uniforme entre les racks. Une configuration de palettiers dos à dos, connectée avec des entretoises de jumelage augmentera considérablement la stabilité du système.

L'ajout d'ancrages stabilisera le rack et diminuera le risque de déplacement. Le choix des ancrages doit être approuvé par un ingénieur.

L'installation de plaques de base plus grandes permettra une meilleure répartition de la charge au sol, avec plus d'espace pour ancrer l’échelle.

Ajouter des attaches transversales ou des traverses pour relier les sections les plus hautes des échelles en traversant l’allée peut aussi aider à diminuer les risques de renversement. Ceci est particulièrement recommandé si le rapport hauteur / largeur dépasse 8:1.

Suivre le rapport hauteur sur largeur : Une règle de sécurité des palettiers simple et efficace

Cette règle de page (H/L) s’applique aux échelles de rack simple disposées sur une seule rangée. Il ne s'applique pas aux racks avec des montants en porte-à-faux ou des colonnes en retrait (cantilevered). Si vous souhaitez apporter des modifications ou des changements à vos systèmes d’entreposage, nous vous recommandons de consulter le fabricant ou un ingénieur expert en systèmes de palettiers.

N'oubliez pas que l’optimisation de l’espace de stockage, par exemple en déplaçant des lisses, peut parfois compromettre la stabilité et la sécurité du palettier. L’usage de cette règle simple (H/L) pourra aider à conserver un environnement plus sécuritaire.
