Les dégagements recommandés entre palettiers et autres éléments de l'entrepôt

Écrit par Sammy Bongiorno, ing. le 2018-09-01 09:00:00
Sammy Bongiorno, ing.
Find me on:

Dégagement du bâtiment

Vous êtes-vous déjà senti mal à l'aise lorsque quelqu'un s'approche un peu trop de votre espace personnel? Dans la vie, il n'y a pas vraiment de règles strictes quant à la proximité physique des autres, mais pour les palettiers, il existe des règles claires, qui dictent la distance à laquelle elles doivent se trouver des autres éléments de l’entrepôt.

Les palettiers sont des structures conçues pour être autosuffisantes et autoportantes. Les éléments de construction (c.-à-d. les murs, les colonnes, les lisses, etc.) ne sont généralement pas conçus pour supporter les charges supplémentaires des structures voisines. Le raccordement des palettiers aux autres éléments du bâtiment permet le transfert des forces entre eux, ce qui pourrait avoir des conséquences imprévisibles. À moins qu'un ingénieur en structure n'ait spécifiquement conçu les structures pour interagir, il n'est pas recommandé de raccorder les palettiers aux autres éléments du bâtiment.

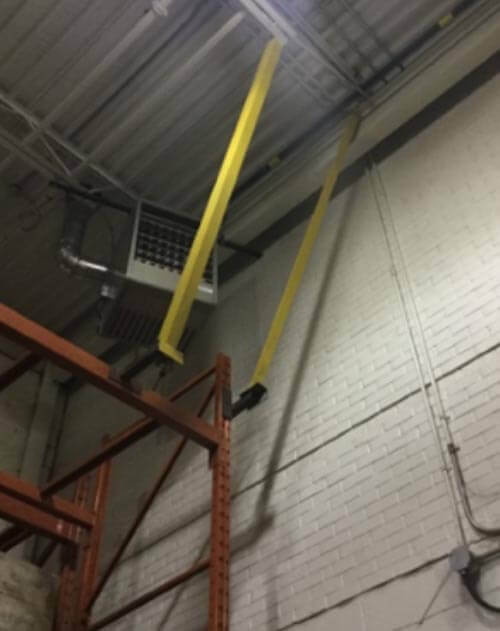

Pallet-connected to building
Figure 1. Exemple d'un palettier fixé à la structure du bâtiment (non recommandé)

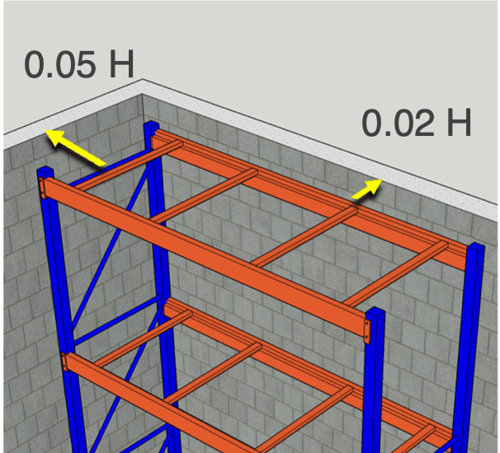

Il ne suffit pas de s'assurer que les palettiers ne sont pas rattachés au bâtiment. Afin d'éviter tout contact entre ces éléments et les palettiers, il doit y avoir un espace libre minimum entre eux et la structure de l'immeuble. Les normes actuelles exigent un dégagement minimum égal à:

  • 5% de la hauteur du palettier avec le bâtiment dans le sens de l'allée longitudinale
  • 2% de la hauteur de palettier avec le bâtiment dans le sens transversal de l'allée

La zone hachurée de la figure 2 représente l'espace libre requis entre un palettier et la structure du bâtiment.

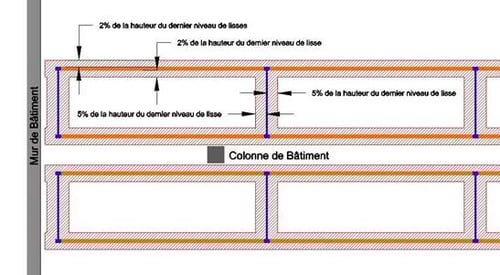

Figure 2. Vue en plan d'un palettier et du dégagement nécessaire.

En cas d'impact ou de séisme, un palettier pourrait endommager un élément du bâtiment s'il est trop près, compromettant ainsi sa capacité de charge. La figure 3 montre un exemple d'un montant qui ne respecte pas le dégagement recommandé.

En multipliant la hauteur de votre palettier par 0,05 pour les allées longitudinales ou par 0,02 pour les allées transversales, vous pourrez déterminer l'espace nécessaire pour votre palettier. Par exemple, si votre palettier mesure 240 pouces (ou 20 pieds) de haut, le dégagement requis serait de 12 pouces (5 % de 240) dans le sens longitudinal de l'allée et de 4,8 pouces (2 % de 240) dans le sens transversal.

S'il est certain que l'élévation de votre dernier niveau de lisse ne sera pas modifiée au fil du temps, vous pouvez utiliser la hauteur de celui-ci à la place de la hauteur des échelles pour déterminer le dégagement requis.

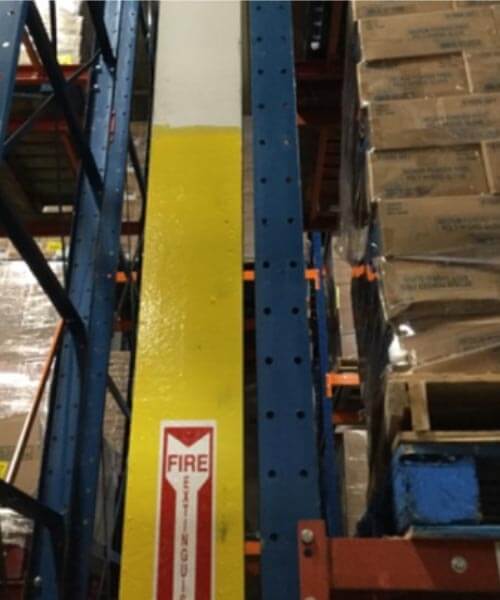

Upright in close proximity to building
Figure 3. Montant à trop grande proximité d'une colonne de bâtiment (non recommandé)

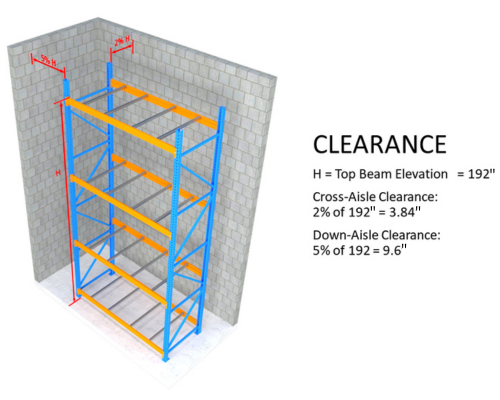

Minimum down aisle clearance
Figure 4. Dégagements minimaux dans les allées longitudinales et transversales

Autres dégagements recommandés

Outre le dégagement entre les palettiers et les éléments du bâtiment, il existe d'autres règles de dégagements à ne pas oublier. Entreposer les palettes en respectant les dégagements recommandés réduira les dommages aux composantes des palettiers et assurera un fonctionnement sécuritaire et efficace.

Il est recommandé de respecter les dégagements minimums pour la manipulation et la protection des palettes. Les dégagements généraux requis pour les palettiers à simple ou double profondeur sont indiqués dans le tableau 1 ci-dessous.

Tableau 1. Dégagements recommandés pour les palettiers à simple ou double profondeur

#

Dégagement

Espace recommandé

1

Entre deux charges et entre une charge et le montant vertical

Au moins 3 po

2

Entre deux charges et entre une charge et le montant vertical

Entre la charge et la lisse supérieure

Au moins 3 po (et plus encore pour une manipulation sécuritaire au plus haut niveau)

3

Palette en porte-à-faux

Entre 2 po et 4 po au-dessus des montants avant et arrière

4

Entre deux charges dans des cellules dos à dos

Au moins 4 po

5

Allée de service

  • Circulation à sens unique: au moins la longueur du chariot, y compris sa charge, plus 6 po de chaque côté ou selon les recommandations du fabricant du chariot élévateur.
  • Circulation bidirectionnelle: selon les recommandations du fabricant du chariot élévateur

6

Allée principale

Selon les recommandations du fabricant du chariot élévateur

7

Entre la charge et un système automatique de gicleurs

Au moins 18 po

8

Allées piétonnières

  • Au moins 24 po de largeur ou plus
  • Au moins 43 po de largeur pour un accès direct à une passerelle de sortie.
  • Espace libre de 80 po au-dessus du plancher à moins qu'un panneau de danger ne soit installé.

Comme indiqué dans le tableau ci-dessus, afin d'éviter tout dommage ou choc involontaire avec les composants du palettier, il doit y avoir un espace minimum de 3 pouces entre deux palettes ou une palette et un montant vertical. Les conducteurs de chariot élévateur doivent être très attentifs et s'assurer qu'il y a suffisamment d'espace des deux côtés de la palette lorsqu'ils la placent. La figure 5 montre une palette placée directement contre un montant. Le non-respect des dégagements recommandés peut endommager les composants des palettiers.

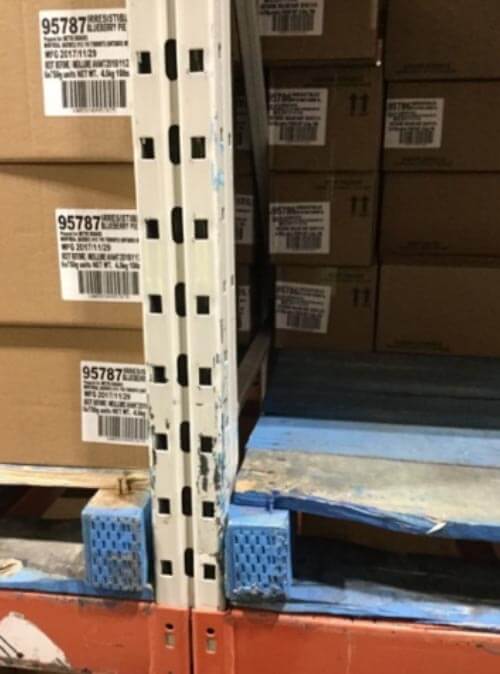

Improver pallet storage
Figure 5. Entreposage inadéquat des palettes

Les palettiers sont des structures performantes pour l'entreposage de grandes quantités de marchandises, mais les normes doivent être respectées pour s'assurer qu'ils sont utilisés en toute sécurité et pour éviter qu'ils ne soient endommagés. Il est important de respecter les dégagements recommandés vis-à-vis du bâtiment et de ses multiples éléments (murs, colones, etc.).

Téléchargement gratuit: Grille d’évaluation des palettiers
