Palettier en forme de goutte d’eau : avantages, inconvénients et usages

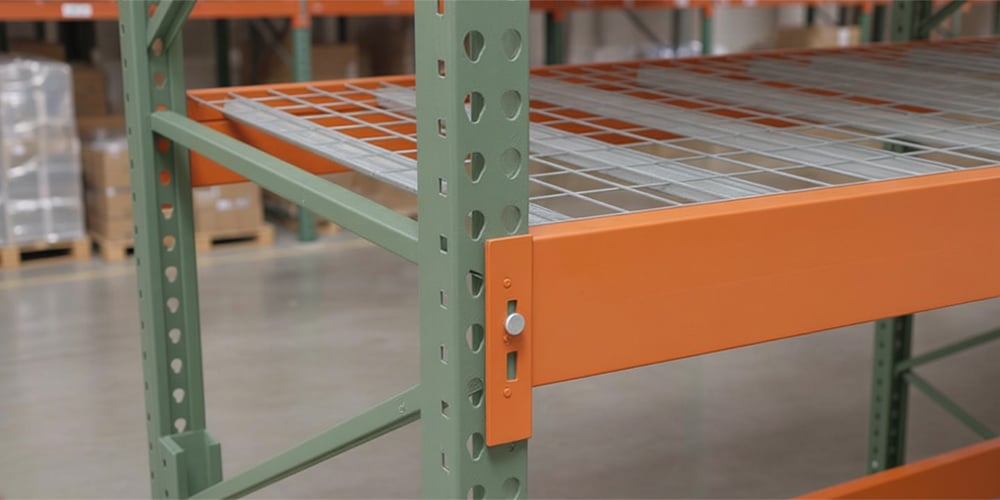

Il existe plusieurs styles et types de palettiers, chacun ayant ses propres avantages. L’un des systèmes les plus utilisés dans les entrepôts nord-américains est le palettier en forme de goutte d’eau (teardrop).

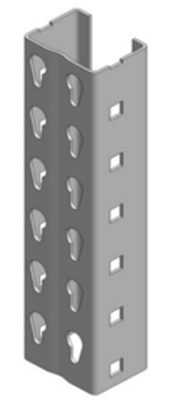

En fonction de l’usage ou de la charge prévue du système de palettier, vous pouvez choisir un style plutôt qu’un autre. En outre, il est important de comprendre que les palettiers représentent un investissement à long terme lors de leur choix. Cet article de blogue porte sur l’un des types de palettiers les plus courants, à savoir les palettiers en forme de goutte d’eau. Ce type de palettier porte ce nom en raison des trous en forme de goutte d’eau situés sur la face avant de la colonne, comme illustré ci-dessous.

En règle générale, les palettiers en forme de goutte d’eau sont fabriqués en acier laminé. Le profilage consiste à plier en continu une longue bande de métal en la faisant passer à travers une série de rouleaux, chacun d’entre eux effectuant une petite courbure incrémentielle. Ce processus permet de donner progressivement au métal la forme de la section transversale souhaitée. Le laminage augmente également la limite d’élasticité et la résistance à la traction de l’acier tout en maintenant la légèreté des composants, ce qui permet aux palettiers en forme de goutte d’eau d’atteindre de grandes hauteurs sans compromettre la capacité de charge.

Avantages des palettiers en forme de goutte d’eau

Assemblage facile

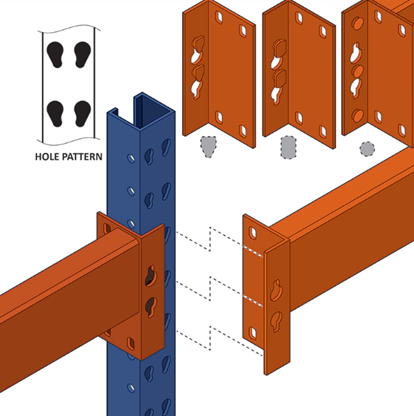

Les palettiers de style teardrop sont conçus sans boulons. Les lisses glissent dans le montant par les trous en forme de goutte d’eau et se verrouillent. La partie la plus large du trou en forme de goutte d’eau guide le connecteur de la lisse en place, tandis que la partie la plus petite assure un ajustement serré et sûr. Voyez ci-dessous un gros plan d’une connexion entre le montant et la lisse via les trous en forme de goutte d’eau :

Les palettiers en forme de goutte d’eau sont également dotés d’un dispositif de verrouillage qui fixe la lisse au montant, empêchant ainsi tout délogement accidentel. En outre, la facilité d’assemblage permet de minimiser les temps d’arrêt, de réduire les coûts de fabrication et de main-d’œuvre et, en fin de compte, d’éliminer le recours à des boulons ou à des outils spécialisés.

Ajustement

Grâce à leur conception, les palettiers en forme de goutte d’eau sont facilement réglables pour s’adapter aux différentes tailles de palettes et aux capacités de charge. Ils sont donc particulièrement utiles pour les entrepôts dont les stocks évoluent fréquemment. En général, la distance entre les centres de chaque trou est de 2 pouces, ce qui offre une grande flexibilité pour ajuster les palettiers en forme de goutte d’eau.

Optimisation de l’espace

La conception modulaire des palettiers de type teardrop permet de reconfigurer, d’agrandir et de réduire facilement les systèmes de palettier. De plus, en maximisant l’espace vertical, les entrepôts peuvent tirer le meilleur parti de leur surface au sol grâce à ces palettiers.

Inconvénients des palettiers en forme de goutte d’eau

Vulnérabilité aux chocs

Bien que le profilage présente plusieurs avantages, il utilise un acier plus fin, qui est plus susceptible d’être endommagé par les chariots élévateurs et d’autres équipements de l’entrepôt. Les entrepôts peuvent donc choisir de protéger davantage leurs systèmes de palettiers en forme de goutte d’eau.

Pour plus d’informations sur la protection des colonnes, consultez notre article sur les protecteurs de montants.

Capacité inférieure

L’acier plus fin utilisé dans le laminage réduit également la capacité de charge des palettiers. Cela peut limiter l’utilisation des palettiers laminés dans l’industrie lourde.

Pour plus d’informations, veuillez consulter notre article sur les exigences relatives au calcul de la capacité de charge des palettiers.

Composants standardisés

Bien que les palettiers en forme de goutte d’eau aient des composants standardisés offrant une plus grande flexibilité, ils sont généralement moins personnalisables que les palettiers structurels. Cet autre type de palettier peut être conçu selon des spécifications précises.

Accessoires courants pour les palettiers en forme de goutte d’eau

La polyvalence de ces palettiers s’accroît avec la variété d’accessoires pouvant en améliorer la fonctionnalité et la sécurité. Les accessoires les plus courants sont, entre autres, les suivants :

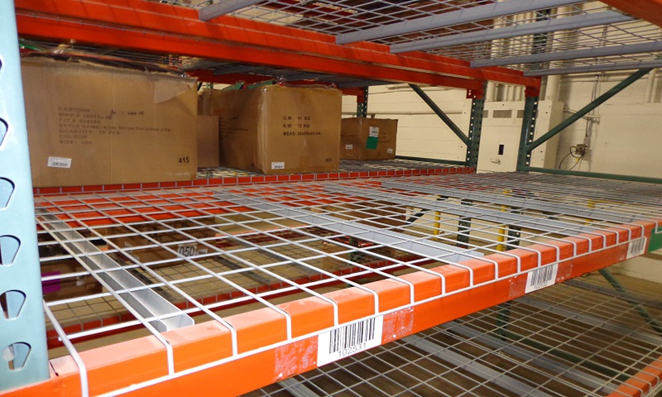

• Le platelage métallique - Il offre une plateforme sûre pour le stockage des articles qui ne s’alignent pas parfaitement sur les lisses des palettes. En outre, il favorise une meilleure circulation de l’air, ce qui est avantageux pour la sécurité incendie et la gestion des stocks. Comme le montre l’illustration ci-dessous, le treillis métallique couvre l’espace ouvert entre les lisses avant et arrière.

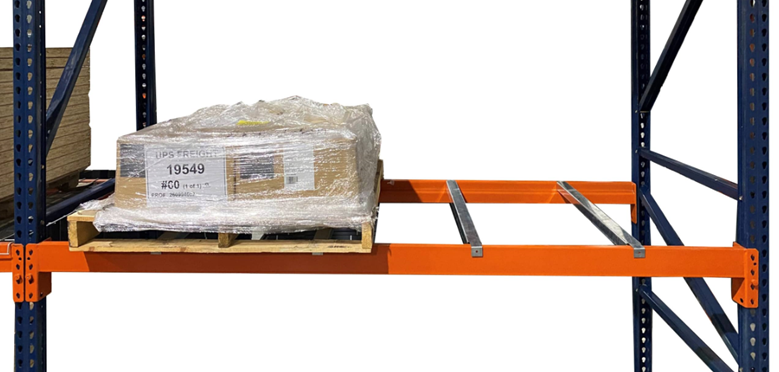

• Barres de sécurité - Elles fournissent un support supplémentaire sous les palettes pour aider à répartir la charge plus uniformément sur les lisses en forme de goutte d’eau. Comme le montre l’illustration ci-dessous, les barres de sécurité traversent les lisses avant et arrière.

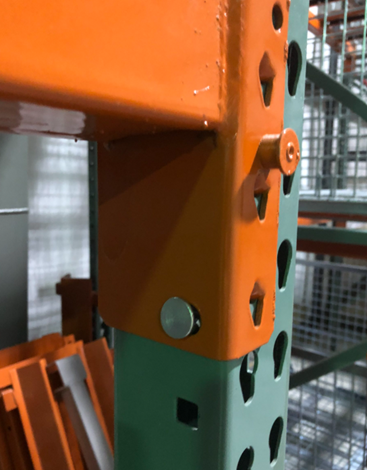

• Goupilles de sécurité - Elles ajoutent une couche de protection supplémentaire pour empêcher les lisses de se détacher lorsqu’elles sont frappées par une charge de palettes ou par un élévateur mécanique en montée. Comme le montre l’illustration ci-dessous, ce type de goupille de sécurité, connue sous le nom de goupille en J, s’insère dans les trous latéraux des colonnes en forme de goutte d’eau. Remarquez également le dispositif de sécurité intégré situé à l’attache de la lisse.

Pour plus d’informations, veuillez consulter l’article sur les goupilles de sécurité et leur utilité.

Applications courantes des palettiers en forme de goutte d’eau

En raison de leur polyvalence et de leur efficacité, les palettiers sont utilisés dans diverses industries. Un exemple courant est celui des entrepôts à forte rotation de marchandises, tels que les centres d’exécution du commerce électronique ou les entrepôts de vente au détail. Ces types de palettiers sont également utilisés dans les entrepôts abritant une grande variété de marchandises, car ils peuvent être modifiés pour s’adapter à divers types de charge.

Cependant, comme tous les systèmes de palettiers, les palettiers teardrop peuvent être vulnérables aux chocs des chariots élévateurs et à d’autres dommages opérationnels au fil du temps. Lorsque les palettiers sont endommagés, il est important d’évaluer l’intégrité structurelle du système et de déterminer la solution de réparation la plus appropriée.

Les kits de réparation de Damotech sont fabriqués sur mesure pour réparer n’importe quel système de palettier, y compris les modèles en forme de goutte d’eau ainsi que les palettiers moins courants, obsolètes ou abandonnés. Pour en savoir plus sur les kits de réparation des palettiers.

Questions fréquentes sur les palettiers teardrop

Qu’est-ce qu’un palettier en forme de goutte d’eau?

Un palettier teardrop est un type de palettier qui tire son nom des trous en forme de goutte d’eau situés sur la face avant des colonnes du palettier. Ces trous permettent aux lisses de glisser dans les montants et de se verrouiller en place, créant ainsi une connexion sans boulon entre les lisses et l’échelle de palettier.

Pourquoi les palettiers en forme de goutte d’eau sont-ils faciles à assembler?

Les palettiers en forme de goutte d’eau utilisent une conception sans boulon dans laquelle les lisses glissent dans les montants par des trous en forme de goutte d’eau et se verrouillent en place. La partie la plus large du trou guide le connecteur de la lisse, tandis que la partie la plus petite le maintient. Cette conception simplifie l’installation, réduit les temps d’arrêt et élimine la nécessité de boulons ou d’outils spécialisés.

Dans quelle mesure les palettiers en forme de goutte d’eau sont-ils réglables?

Les palettiers de type teardrop sont conçus pour être facilement réglables. Les trous dans les montants sont généralement espacés de deux pouces, ce qui permet de repositionner les niveaux des lisses pour s’adapter aux différentes tailles de palettes et aux exigences de charge.

Quels accessoires peuvent être utilisés avec les palettiers en forme de goutte d’eau?

Plusieurs accessoires peuvent être utilisés pour améliorer la fonctionnalité et la sécurité des palettiers en forme de goutte d’eau :

• Le platelage métallique permet de stocker les articles qui ne sont pas parfaitement alignés avec les lisses des palettes et d’améliorer la circulation de l’air.
• Les barres de sécurité apportent un soutien supplémentaire sous les palettes et aident à répartir les charges entre les lisses.
• Les goupilles de sécurité, telles que les goupilles en J, empêchent les lisses de se déloger lorsqu’elles sont frappées par des forces ascendantes provenant de palettes ou d’engins de levage.

Quels sont les avantages des palettiers en forme de goutte d’eau?

Les palettiers en forme de goutte d’eau présentent plusieurs avantages, notamment un assemblage facile, une grande capacité de réglage et une conception modulaire permettant d’agrandir, de réduire ou de reconfigurer les palettiers. Leur capacité à maximiser l’espace vertical permet également aux entrepôts de mieux utiliser leur surface.

Quels sont les inconvénients des palettiers de type teardrop?

Comme les palettiers en forme de goutte d’eau sont généralement fabriqués en acier laminé, ils utilisent un matériau plus fin que celui des systèmes de palettiers structurels. Ils sont donc plus sensibles aux chocs provoqués par les chariots élévateurs et les autres équipements de l’entrepôt, et leur capacité de charge peut être inférieure à celle des palettiers à structure plus lourde.

Où les palettiers en forme de goutte d’eau sont-ils couramment utilisés?

Ces palettiers sont couramment utilisés dans les entrepôts à forte rotation de marchandises, tels que les centres d’exécution de commerce électronique et les installations de distribution de détail. Ils sont également bien adaptés aux entrepôts qui stockent une grande variété de produits, car leur conception réglable permet de s’ajuster à différentes charges.
