Les goupilles de sécurité: ces petits dispositifs qui offrent une sécurité accrue

Publié par Alexander Jones, CPI on 20 avril, 2021
( Dernière mise à jour le 15 mai, 2021)
Alexander Jones, CPI

Qu’est-ce qu’une goupille de sécurité?

Le terme goupille réfère souvent à un objet métallique destiné à lier deux pièces. Les goupilles de sécurité, que l’on appelle parfois goupilles de verrouillage, goupilles en J ou simplement goupilles, servent à améliorer la sécurité des palettiers en en prévenant le décrochage des lisses. Plus précisément, elles empêchent ces pièces de se séparer des échelles lorsque l’une d’entre elles subit une force verticale de soulèvement produite par une charge palettisée ou par un chariot élévateur.

Les palettiers statiques peuvent habituellement supporter une charge de 2500 lb par palette, ce qui correspond à 5000 lb pour deux lisses (l’équivalent d’une camionnette!). Pour de nombreux types de palettiers, les lisses s’accrochent simplement aux montants. Elles sont donc seulement maintenues par la gravité et le poids de leur charge, qui les poussent vers le bas. Rien d’autre n’empêche que les lisses accrochées se soulèvent. Ainsi, les lisses qui sont seulement accrochées s’enlèvent rapidement en les soulevant manuellement et les tirant vers soi, ce qui facilite l’assemblage et le démontage du palettier.

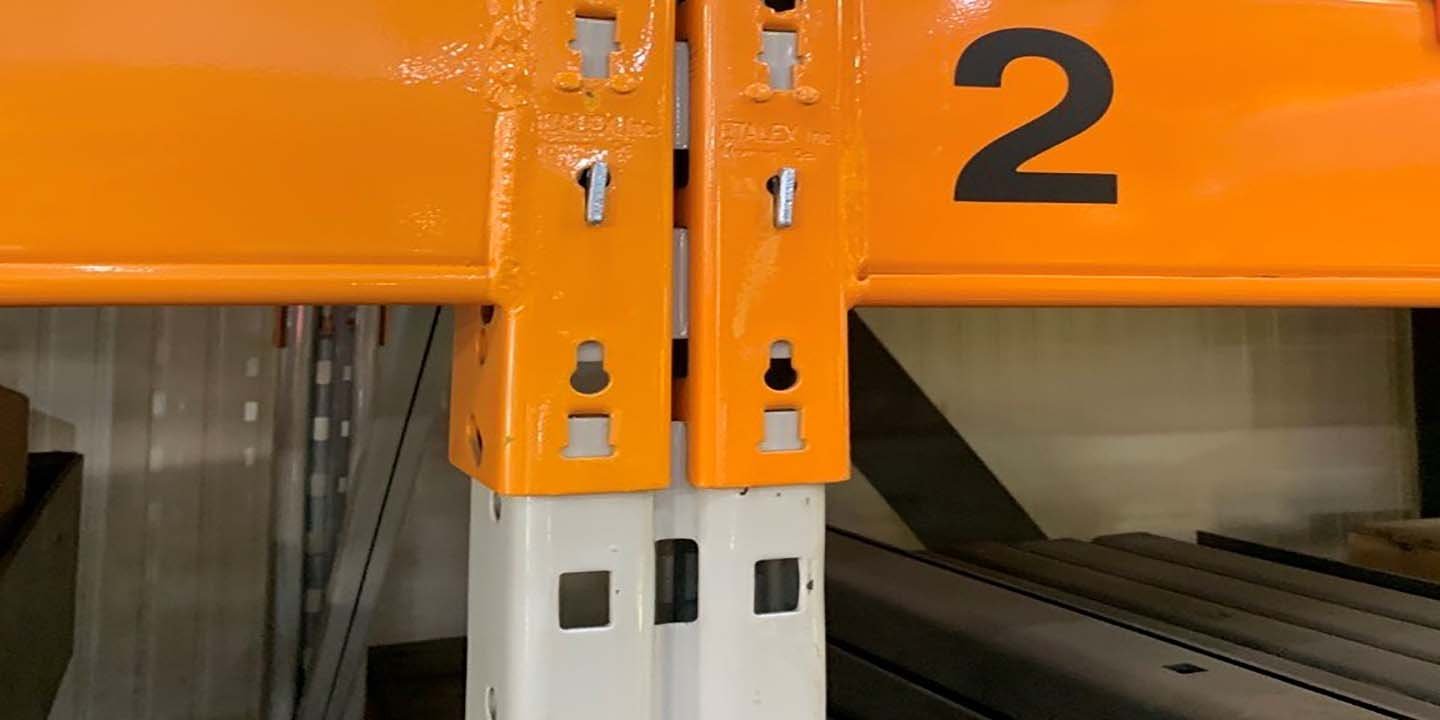

deux goupilles de sécurité

Figure 1: deux goupilles de sécurité empêchant le soulèvement des lisses.

Imaginez que l’on soulève accidentellement une lisse lors du chargement ou du déchargement de l’alvéole inférieure. L’équipement de levage possède une force suffisante pour non seulement lever une charge palettisée, mais également la lisse au-dessus. De plus, lorsque cela se produit, il peut être difficile pour l’opérateur du chariot élévateur de s’en apercevoir. Si la lisse soulevée se sépare des montants, elle risque alors de tomber avec sa charge lorsque le chariot élévateur recule, ce qui peut causer des dommages ou des blessures. Il est aussi important de considérer le fait que les lisses contribuent à la capacité de charge du système d’entreposage, car elles supportent latéralement les montants en prévenant la déformation horizontale de ces derniers. Par conséquent, le retrait des lisses (intentionnel ou non) réduit la capacité de charge du palettier; ce changement de configuration pourrait alors causer une surcharge. C’est pourquoi il est essentiel d’évaluer la capacité de charge d’un palettier dès que vous modifiez la configuration des lisses.

Il est important d’utiliser des goupilles de sécurité, car elles empêchent les lisses de se détacher des montants lorsqu’elles sont soulevées par une force verticale, qui survient parfois lors d’activités d’entreposage.

Fonctionnement des goupilles de sécurité

On installe une goupille de sécurité où la lisse entre en contact avec le montant. Puisqu’une lisse est soutenue à chacune de ses extrémités, il faut installer deux goupilles par lisse. Selon les normes du Groupe CSA (norme A344, article 11.3.1) et de l’ANSI (norme MH16.1, article 5.4.2), une goupille de sécurité doit pouvoir résister à une force verticale de soulèvement de 1000 lb (4,5 kN).

Cette réglementation ne concerne pas les palettiers qui possèdent des éléments de structure en acier et des lisses boulonnées, car les lisses qui sont solidement boulonnées aux montants risquent moins de se détacher que celles qui sont clipsées aux montants. Toutefois, il est important d’inspecter ce type de palettiers afin de vérifier si la présence et le serrage des boulons sont conformes aux spécifications d’installation.

Rack Inspection Checklist

Prévention du détachement des lisses

Généralement, les lisses se séparent des montants lorsqu’un chariot élévateur entre accidentellement en contact avec une lisse lors du chargement ou du déchargement de marchandises, ou lors d’une collision. Afin de réduire les risques de dommages aux palettiers, il faut placer une palette dans une alvéole uniquement s’il y a un dégagement de six pouces entre le haut de la charge palettisée et la lisse supérieure (norme RMI Considerations for the Planning and Use of Industrial Steel Storage Racks [considérations relatives à la planification et à l’utilisation de palettiers en acier], article 2.13.2). De même, les allées doivent être suffisamment larges pour les véhicules qui y circulent. Les fabricants d’équipement spécifient une largeur d’allée sécuritaire pour leurs produits. Pour de plus amples renseignements sur ce sujet, lisez cet article.



une lisse sans goupille de sécurité (à gauche) et une lisse avec une goupille (à droite); on peut voir la tête de la goupille
Figure 2: une lisse sans goupille de sécurité (à gauche) et une lisse avec une goupille (à droite); on peut voir la tête de la goupille. (Source: ECO Racking)

L’importance de la capacité de charge et de la compatibilité des palettes

Alors que la capacité de charge de deux lisses peut dépasser 5000 lb, la capacité de charge requise d’une goupille de sécurité reste 1000 lb, ce qui fait un total de 4000 lb pour les goupilles présentes sur deux lisses. Ainsi, certaines charges légères pourraient être supportées uniquement par des goupilles de sécurité. Toutefois, une telle situation n’est pas sécuritaire et on doit y remédier immédiatement. Les goupilles de sécurité doivent être uniquement utilisées à titre préventif; elles assurent que les principales attaches de lisse restent en place. Il ne faut jamais utiliser les goupilles pour supporter des charges ni pour augmenter la capacité de charge du palettier. Il est important de vérifier que toutes les lisses sont correctement attachées aux montants avant d’installer les goupilles de sécurité et que ces dernières sont compatibles avec le type de palettiers. Si elles ne sont pas compatibles à leur palettier, il est possible qu’elles ne soient pas en mesure d’empêcher le détachement de la lisse.

Maintenant que nous avons expliqué l’importance d’installer correctement les goupilles de sécurité, il va de soi que l’installation de ces dispositifs de sécurité se fait sur des systèmes d’entreposage chargés ou déchargés à l’aide d’appareils de manutention (norme CSA A344, article 11.3.1 et norme ANSI MH16.1, article 5.4.2). Par conséquent, il n’est pas nécessaire d’utiliser des goupilles de sécurité pour les palettiers chargés manuellement où il est moins probable qu’une lisse se détache. Malgré cela, l’utilisation de goupilles est tout de même conseillée dans ces situations, car il s’agit d’une protection supplémentaire à faible coût. On suggère également de les utiliser lorsque la manipulation des charges du palettier pourrait être éventuellement effectuée avec des appareils de manutention.

Le bon choix de goupilles de sécurité

Il existe de nombreux types de goupilles de sécurité sur le marché que l’on peut utiliser si un dispositif de sécurité n’est pas déjà intégré dans la conception de l’attache de lisse. La plupart des goupilles sont permanentes ou amovibles. Les goupilles permanentes s’installent avec des outils de base (par exemple, une clé), tandis que les goupilles amovibles ne nécessitent aucun outil pour les installer ou les retirer. Les goupilles amovibles protègent légèrement moins que celles permanentes, car il n’y a rien, sauf le frottement et la gravité, qui empêche la goupille de se déplacer hors de son emplacement lors de vibrations ou d’un contact avec une palette. Ainsi, il est essentiel d’inspecter régulièrement les palettiers pour s’assurer que les goupilles sont bien en place et qu’il n’en manque aucune. Les goupilles amovibles s’installent généralement rapidement, et on peut s’en procurer à un faible coût. On produit certains types de goupilles amovibles en estampant la forme à partir d’excès de matériau, ce qui laisse un trou en forme de goupille sur l’attache de lisse. Voir une forme de goupille de sécurité estampée dans le matériau de la lisse indique souvent quel type de goupille le fabricant suggère pour le palettier.

Quelques types de goupilles de sécurité communs:

Goupille en J (amovible)

L’installation de cette goupille nécessite de l’insérer dans les trous alignés du montant et de l’attache de lisse.
Goupille en J
Boulon (permanent)

Ce produit doit être installé dans les trous alignés du montant et de la lisse ou être fixé par un écrou à l’arrière de ces pièces.
Boulon
Goupille Dexion (amovible)

Pour installer ce type de goupille, il faut l’accrocher à l’attache de lisse et insérer la tige ronde dans les trous alignés du montant et de la lisse.
Goupille Dexion
Goupille à emboutir (sans butoir) (amovible)

L’installation de cette goupille nécessite de l’insérer dans les trous alignés du montant et de l’attache de lisse.
Goupille à emboutir (sans butoir)
Goupille à emboutir (avec butoir) (amovible)

L’installation de cette goupille nécessite de l’insérer dans les trous alignés du montant et de l’attache de lisse.
Goupille à emboutir (avec butoir)

Lorsque vous sélectionnez un type de goupilles de sécurité, il est important que vous consultiez les recommandations du fabricant de vos palettiers. Certains pourraient recommander l’utilisation de goupilles à emboutir à bords carrés, alors que d’autres pourraient suggérer d’utiliser des goupilles rondes. Dans les entrepôts où l’on réarrange fréquemment la configuration des systèmes d’entreposage, il est jugé préférable d’utiliser des goupilles amovibles pour effectuer des installations et des démontages rapides. Toutefois, dans les entrepôts où l’on modifie rarement la configuration des palettiers, il peut être recommandé d’utiliser des goupilles permanentes puisqu’elles resteront en place et seront plus efficaces que celles amovibles. N’oubliez jamais que le déplacement et le retrait des lisses affectent la capacité de charge des palettiers, et qu’il est nécessaire d’avoir les dessins LARC.

Nouvel élément à inspecter sur vos palettiers

Maintenant que vous connaissez bien les goupilles de sécurité et leur utilisation, assurez-vous de les ajouter à votre grille d’évaluation pour les inspections régulières de votre entrepôt. Pour consulter une liste des éléments à inspecter, lisez cet article. Ultimement, ce petit dispositif de sécurité vous permettra d’assurer la sécurité des employés de votre entrepôt (particulièrement, celle des travailleurs à proximité des palettiers) si vous veillez à ce qu’il soit correctement utilisé. En cas de doute ou si vous avez besoin de conseils, n’hésitez pas à joindre un spécialiste en sécurité des palettiers.



Références

ECO. (s.d.). Heavy Duty Steel Storage Rack. Récupéré sur m.ecoindustrialstoragerackings.com : http://m.ecoindustrialstoragerackings.com/warehouse-storage-racks/heavy-duty-storage-racks/heavy-duty-steel-storage-rack.html

RMI. (30 septembre 2020). How Point Loads and Uniformly Distributed Loads Affect Safe Rack Design. Récupéré sur rmiracksafety.org : http://www.rmiracksafety.org/2020/09/30/how-point-loads-and-uniformly-distributed-loads-affect-safe-rack-design/

3JC. (s.d.). Récupéré sur 3JC.co.uk : https://www.3jc.co.uk/identify-your-pins/

Thèmes: Blogue, Prévention, Sécurité des palettiers, Manipulation des matériaux, Lisses, Goupilles de sécurité
